Ống Xi Lanh Thuỷ Lực Và Các Thông Số Ống Xi Lanh Thuỷ Lực

Ống xi lanh thủy lực là bộ phận chịu áp lực trực tiếp do dầu nhớt tác động lên. Đây cũng chính là bộ phận ma sát với piston và giữ áp suất. Trong bài viết này, B2bmart.vn sẽ cùng bạn tìm hiểu các thông số kỹ thuật của ống xi lanh.

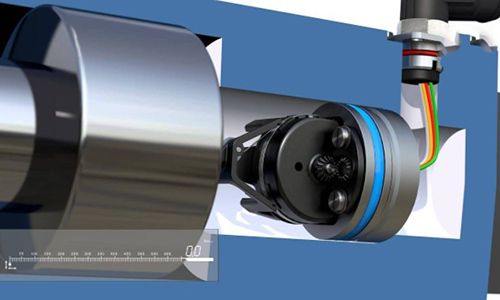

                     Ống xy lanh thủy lực

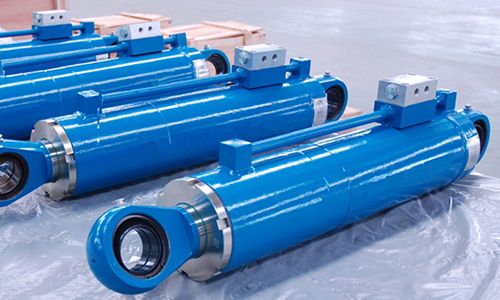

Bộ phận quan trọng của xi lanh thủy lực

Xi lanh thủy lực có nhiệm vụ chuyển thế năng thành động năng của chất lỏng thủy lực, hoặc thực hiện các công việc khác như nâng hạ, ép, nén, đẩy,… phụ thuộc mục đích sử dụng của người vận hành.

Một thiết bị xi lanh gồm nhiều bộ phận nhỏ, nhưng cơ bản sẽ có các chi tiết sau: Ống xi lanh, đế, đầu xi lanh, piston, thanh piston, giăng phốt và các thành phần khác.

Ống xi lanh thủy lực còn được gọi là nòng xi lanh. Đây là một bộ phận quan trọng của xi lanh, người dùng cần chú ý nếu muốn xi lanh làm việc hiệu quả, bền và năng suất nhất. Ống nằm trong vỏ, ty lại nhằm trong ống nòng. Ty và ống nòng là 2 bộ phận chính làm việc trong xi lanh.

Trong trường hợp nòng ống hỏng sẽ làm cho trục ty cũng như các linh kiện khác gặp trục trặc. Xi lanh không hoạt động đồng nghĩa với công việc sẽ bị trì trệ. Điều mà không khách hàng nào muốn xảy ra.

Tiêu chuẩn thiết kế của ống xi lanh thủy lực

Để nòng xi lanh không bị oxy hóa cũng như giúp giảm ma sát tối đa trong quá trình vận hành, tiêu chuẩn để thiết kế ống xi lanh cần có độ chính xác cao. Quan trọng hơn, thiết bị phải chịu được áp suất lớn để đáp ứng tiêu chuẩn kỹ thuật.

Kích thước khi thiết kế phải chính xác theo tiêu của ISO 3304, bề mặt không được có khiếm khuyết, trầy, rỗ nào. Thiết bị cần đáp ứng được thời gian làm việc lâu dài (tiêu chuẩn đạt được phải bằng Đài Loan hoặc Hàn Quốc).

• Đường kính ngoài:  Ø240, Ø200, Ø200, hoặc theo yêu cầu của khách hàng
• Đường kính trong: 30 ÷ 500mm;  50 ÷600mm, hoặc theo yêu cầu của khách hàng
• Độ nhãn cao ở bên trong bề mặt: Ra 0.3 Micron ( µm ) hoặc hơn
• Độ nhám bề mặt: 0.2μm (lớn nhất)
• Độ dày: 5mm – 60mm, 0.24mm – 3.0mm
• Độ dài tối đa: 3m – 6m

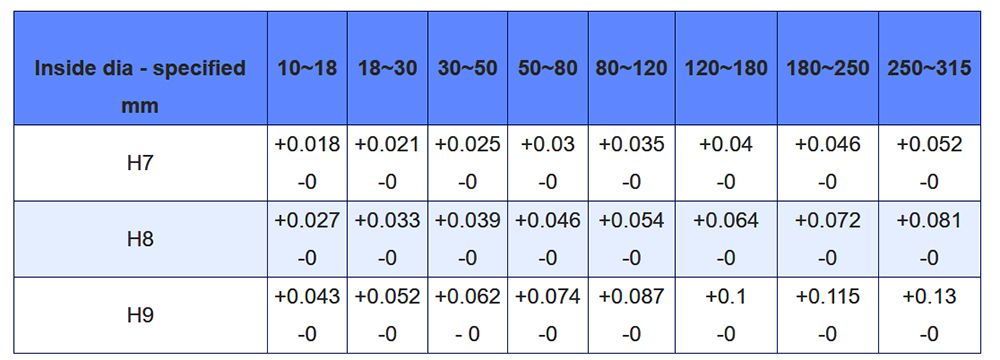

• Đáp ứng tiêu chuẩn dung sai ISO H7-H9
• Bảo quản nơi khô ráo, thoáng mát, tránh ẩm ướt, đậy kín 2 đầu, bơm dầu vào trong,..
• Tiêu chuẩn ISO 3304, ISO 6022
• Chủng loại thép: ST 52.3 / SAE 1026 / JIS G3445 (1974) STKM – 13C (13EC)

Thông số kỹ thuật của ống xi lanh thủy lực

Tên sản phẩm	Kích thước	Đơn vị	Áp suất
Ống xilanh	Ø40 x 50	mm	260bar
Ống xilanh	Ø50 x 60	mm	208bar
Ống xilanh	Ø55 x 65	mm	Áp suất
Ống xilanh	Ø63 x 73	mm	165bar
Ống xilanh	Ø63 x 76	mm	215bar
Ống xilanh	Ø65 x 80	mm	240bar
Ống xilanh	Ø70 x 83	mm	Áp suất
Ống xilanh	Ø70 x 85	mm	Áp suất
Ống xilanh	Ø70 x 90	mm	297bar
Ống xilanh	Ø75 x 90	mm	208bar
Ống xilanh	Ø75 x 85	mm	Áp suất
Ống xilanh	Ø80 x 90	mm	195bar
Ống xilanh	Ø80 x 95	mm	Áp suất
Ống xilanh	Ø82.5 x 98	mm	Áp suất
Ống xilanh	Ø85 x 100	mm	203bar
Ống xilanh	Ø90 x 105	mm	173bar
Ống xilanh	Ø90 x 110	mm	231bar
Ống xilanh	Ø100 x 115	mm	156bar
Ống xilanh	Ø100 x 120	mm	208bar
Ống xilanh	Ø110 x 130	mm	189bar
Ống xilanh	Ø120 x 140	mm	173bar
Ống xilanh	Ø125 x 145	mm	166bar
Ống xilanh	Ø130 x 152	mm	190bar
Ống xilanh	Ø140 x 168	mm	Áp suất
Ống xilanh	Ø140 x 170	mm	225bar
Ống xilanh	Ø150 x 180	mm	210bar
Ống xilanh	Ø160 x 185	mm	Áp suất
Ống xilanh	Ø160 x 190	mm	195bar
Ong xilanh	Ø170 x 200	mm	180bar
Ống xilanh	Ø180 x 210	mm	208bar
Ống xilanh	Ø180 x 220	mm	Áp suất
Ống xilanh	Ø190 x 220	mm	166bar
Ống xilanh	Ø200 x 245	mm	210bar
Ống xilanh	Ø220 x 250	mm	Áp suất

Thông số quan trọng nhất của ống xi lanh

Vật liệu:ST 52.3 / SAE 1026 / JIS G3445 (1974) STKM – 13C (13EC)

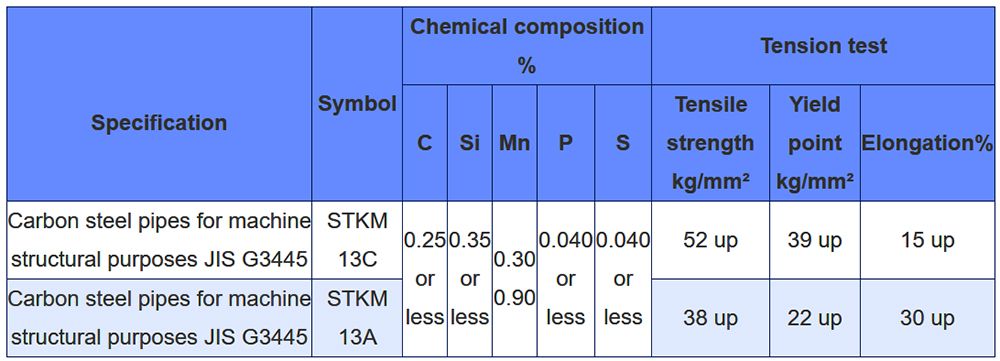

                                                       Thành phần vật liêụ của JIS G3445

Kích thước (OD/ID)

t=pd/200s

Trong đó:

• t: chiều dầy của thành ống
• P : là áp suất
• d: đường kính trong của ống,s=σ/5 kg/mm² (5 : chỉ số an toàn  safety factor)
• σ -tensile strength: giới hạn bền kéo)

Áp suất làm việc: bar/ psi

Độ nhẵn bề mặt/ sai số

•  Chiều dài ống xy lanh: m
• Đường kính lòng xi lanh (bore), ký hiệu là D

Trên đây, B2bmart.vn đã giới thiệu với bạn đọc các tiêu chuẩn về thông số ống xi lanh thủy lực. Để cho xi lanh làm việc hiệu quả nhất, năng suất nhất, thời gian sử dụng lâu nhất có thể. Anh em hãy lựa chọn thiết kế những chiếc ống xi lanh đạt tiêu chuẩn nhé.
